合肥研究院成功制備氧化物彌散強化中國抗輻照低活化鋼
2015年03月27日 9:4 3856次瀏覽 來源： 研究院 分類： 新材料前沿
中國科學院合肥物質科學研究院核能安全技術研究所.FDS團隊通過技術攻關，成功制備了氧化物彌散強化中國抗輻照低活化（ODS-CLAM）鋼，有望使低活化鋼的上限使用溫度由目前的550℃提升至650℃，從而有效提升核能系統(tǒng)的熱電轉換效率。
研究人員將納米氧化釔顆粒（Y2O3）與CLAM鋼粉末混合后進行高溫高壓燒結，使納米Y2O3顆粒在CLAM鋼中固溶后重新析出為彌散的納米團簇，最終獲得ODS-CLAM鋼。這種方法無需將原料熔化成鋼水，避免了凝固過程中的成分偏析，同時由于燒結前后變形量小，可直接生產(chǎn)具有復雜形狀的部件，減少機械加工量，提高了生產(chǎn)效率。研究表明，該納米團簇（直徑約10nm）具有高溫穩(wěn)定性，能顯著改善材料的高溫強度和蠕變性能；同時能俘獲高能中子輻照產(chǎn)生的氦，減緩材料的腫脹和脆化，改善結構材料的抗高能中子輻照性能。
經(jīng)過近兩年的努力，核安全所?FDS團隊掌握了ODS-CLAM鋼制備的關鍵技術和核心工藝，這為ODS-CLAM鋼的工業(yè)化規(guī)模生產(chǎn)奠定了重要基礎。同時，ODS-CLAM鋼的成功研制將使聚變堆具有更高的運行溫度，獲得更大的經(jīng)濟效益，從而推動聚變堆的商業(yè)化進程。

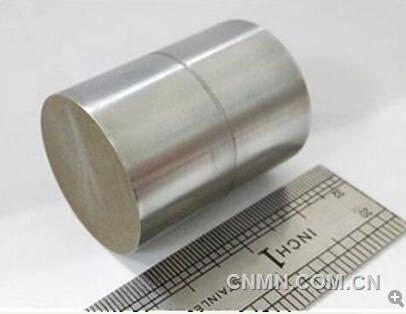

圖1 ODS-CLAM鋼制品

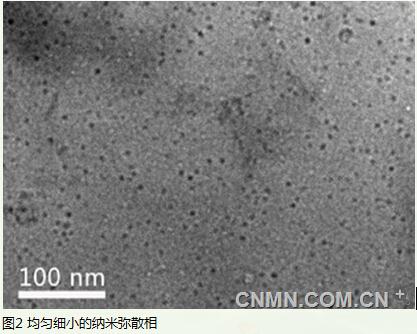

責任編輯：淮金
如需了解更多信息，請登錄中國有色網(wǎng)：www.jtclgs.com了解更多信息。
中國有色網(wǎng)聲明：本網(wǎng)所有內容的版權均屬于作者或頁面內聲明的版權人。
凡注明文章來源為“中國有色金屬報”或 “中國有色網(wǎng)”的文章，均為中國有色網(wǎng)原創(chuàng)或者是合作機構授權同意發(fā)布的文章。
如需轉載，轉載方必須與中國有色網(wǎng)（ 郵件：cnmn@cnmn.com.cn 或 電話：010-63971479）聯(lián)系，簽署授權協(xié)議，取得轉載授權；
凡本網(wǎng)注明“來源：“XXX（非中國有色網(wǎng)或非中國有色金屬報）”的文章，均轉載自其它媒體，轉載目的在于傳遞更多信息，并不構成投資建議，僅供讀者參考。
若據(jù)本文章操作，所有后果讀者自負，中國有色網(wǎng)概不負任何責任。
